Configuration de la machine
Dans cette leçon, nous verrons comment activer et régler les paramètres de la machine.

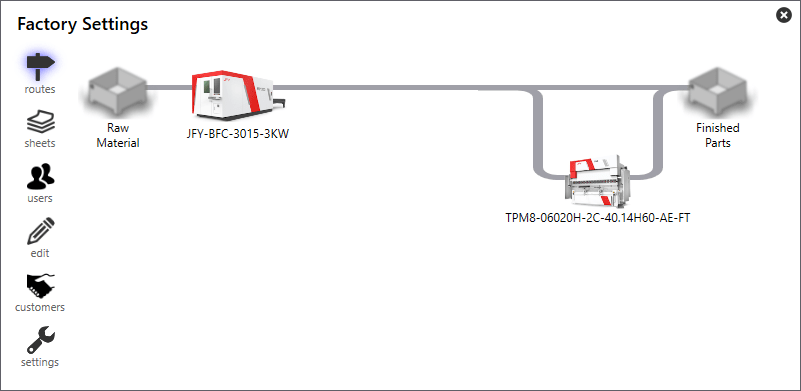

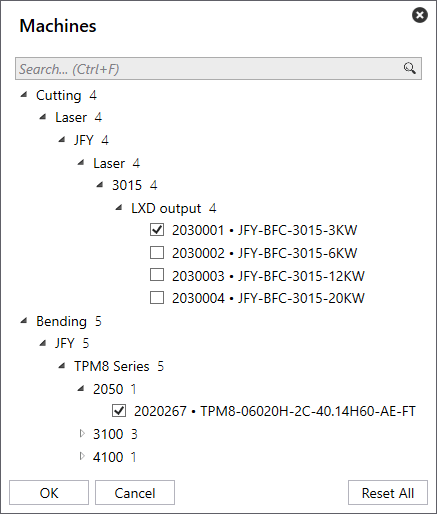

Tout d'abord, nous allons activer les machines nécessaires en cliquant sur le bouton usine et en sélectionnant éditer et ensuite machines. La liste des machines disponibles s'affiche et vous pouvez cliquer dessus pour les activer dans votre flux de travail.
Une fois que vous avez sélectionné les machines, vous pouvez cliquer sur ok pour fermer la boîte de sélection des machines et vous verrez un message de confirmation en bas à gauche de l'écran indiquant que la configuration a été mise à jour.
Une fois la configuration mise à jour, vous pouvez cliquer avec le bouton gauche de la souris sur une machine dans la vue du flux de travail, ce qui vous permet d'afficher et de vérifier tous les paramètres de la machine.
Remarque : le logiciel propose différentes façons de configurer les sorties et, dans cet exemple, nous montrerons également la méthode recommandée.
Options de configuration générale
- Nom qui est un nom descriptif de la machine
- NC Extension est le nom de l'extension du fichier de code
- Activé : la machine est disponible ou non.
- X-Max est la plage de travail maximale d'une machine dans l'axe X.
- Y-Max est la plage de travail maximale d'une machine dans l'axe Y.
- L'épaisseur est l'épaisseur maximale que la machine peut traiter.
Remarque : les pièces importées seront automatiquement supprimées si elles ne correspondent pas aux paramètres de la machine.
Options de l'expéditeur du code
- Code expéditeur Ce code doit être défini comme expéditeur du rapport.
- Destination NC est l'emplacement par défaut dans lequel le code doit être enregistré.
- Destination du rapport est l'emplacement par défaut dans lequel le rapport doit être enregistré.
- Destination CSV est l'emplacement par défaut pour l'enregistrement de toutes les exportations de données CSV.
Note : Des machines et des technologies différentes peuvent afficher des paramètres supplémentaires.
