Cut time to market with JFY
Excellent price performance ratio
The BFC combines welded machine bed, rigid cross beam, precise INOVANCE drives and JFYMAX Elite laser technology at an unbeatable price.
Best-in-class optics and cutting quality
Proven optics and cutting quality through JFYMAX Elite laser. Qualified cutting parameters ensure an easy getting started and best in-class cutting results.

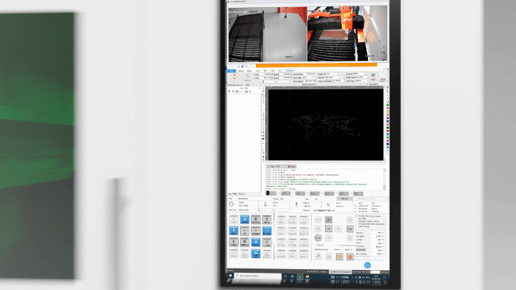

Facile da usare e programmare
BOCHU FSCUT Bus Control System and revolutionary JFY CUT offline programming for quick and convenient job preparation. Optional upgrade to JFY PLUS available.
Sicurezza delle macchine a prova di bomba
CE certified according to EU Safety Standard with light tight enclosures, proper laser safe windows, protective light barriers and effective dust extraction systems. Additionally, it complies with electromagnetic compatibility (EMC) requirements.
Servizio migliore della categoria
Rete di assistenza altamente qualificata, con supporto locale e interventi diretti in loco.
Caratteristiche e prestazioni
Dettagli
Catena ottica affidabile
- Laser di nuova generazione JFY: Laser in fibra ad alta potenza, compatti e a modulo singolo con una qualità del fascio superiore, certificati PL-d (ISO 13849-1) per prestazioni di sicurezza eccezionali, ideali per l'elaborazione remota e il taglio laser ad alta frequenza.
- Unità di taglio BOCHU Auto Focus: I sensori integrati forniscono un monitoraggio in tempo reale, ad anello chiuso, per una diagnostica rapida e una riduzione dei tempi di fermo.
- Self-service ed efficienza dei costi: Il design anticollisione consente ai clienti di sostituire autonomamente le teste di taglio, riducendo i costi di manutenzione.
- Raffreddamento robusto: Un sistema di raffreddamento ad acqua che copre 90% il percorso ottico della testa di taglio assicura prestazioni di taglio stabili ed efficienti.
Sistema di controllo intuitivo
- L'ultima HMI di JFY ed il sistema di controllo a soluzione completa FSCUT garantiscono prestazioni elevate, un'interfaccia intuitiva per una facile configurazione e un funzionamento ergonomico.
- Supporto di varie funzioni di piercing (ad esempio, processo di piercing a più fasi, modelli segmentati e a gradini).
- Supporto di varie tecnologie di taglio (ad es. fly-cut, frog-leap, compensazione del taglio e funzioni di taglio lead-in).
- Supporto di file di vari formati, per importare i progetti direttamente nel sistema.
Eccellente stabilità e precisione
- Basamento saldato per una rigidità di torsione superiore che garantisce un'elevata precisione dei pezzi.
- Tecnologia di saldatura sezionale secondo i più recenti standard di produzione.
- L'analisi agli elementi finiti (FEA) garantisce integrità strutturale e prestazioni ottimali.
Tavoli di lavoro a scambio automatico
- Piani di lavoro a doppio scambio dotati di unità di movimento resistenti e ad alte prestazioni.
- Il tempo di sostituzione del piano di lavoro di 10-16 secondi aumenta significativamente l'efficienza del lavoro.
Traversa del carro
- Made of high quality steel.
- Design leggero per una maggiore facilità d'uso.
- Capacità di sostenere il peso in modo equilibrato.
- Prestazioni dinamiche eccezionali.
Dati tecnici
| Specification | BFC 3015 | BFC 4020 | BFC 6025 |
|---|---|---|---|
| Dimensione massima di elaborazione | 1500*3000 mm | 2000*4000 mm | 2500*6100 mm |
| Corsa dell'asse X | 1545 mm | 2050 mm | 2550 mm |
| Corsa dell'asse Y | 3070 mm | 4050 mm | 6150 mm |
| Corsa dell'asse Z | 310 mm | 310mm | 310mm |
| Velocità massima (X e Y combinate) | 140 m/min | 140 m/min | 140 m/min |
| Accelerazione (X e Y combinati) | 1.7 G | 1.7 G | 1.7 G |
| Precisione di posizionamento | ±0.03 mm/m | ±0.03 mm/m | ±0.03 mm/m |
| Precisione di riposizionamento | ±0.03 mm/m | ±0.03 mm/m | ±0.03 mm/m |
| Precisione di taglio | ±0.1 mm/m | ±0.1 mm/m | ±0.1 mm/m |
| Potenza laser nominale | 3/6/12/20 kW | 3/6/12/20 kW | 6/12/20 kW |
| Pallet changer change tim | 26 s | 28 s | 31 s |
| Active power( 3000W/6000W/12000W/20000W) | 31 kW;45 kW; 32+40 k; 38+ 62 kW | 34 kW; 47 kW; 34+40 kW; 40+62 kW | (-)/ 30+20 kW/37+40 kW/ 44+62 kW |
| Peso della macchina | 7600 kg | 10900kg | 15900kg |
Dati laser
| JFY 3 KW | JFY 6KW | JFY 12KW | JFY 20W | ||
|---|---|---|---|---|---|
| Potenza massima | W | 3000 | 6000 | 12000 | 20000 |
| Spessore massimo della lastra | |||||
| Acciaio dolce | mm | 22 | 25 | 40 | 50 |
| Acciaio inox | mm | 16 | 25 | 40 | 50 |
| Alluminio | mm | 12 | 20 | 40 | 50 |
| Ottone | mm | 10 | 20 | 20 | 20 |
| Rame | - | - | - | - | |
