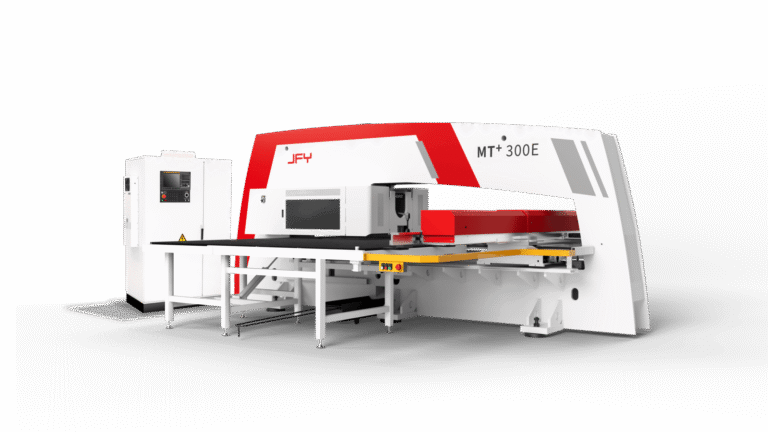

Eficiência de perfuração com JFY
Produce more. Set up less.
32 tools loaded simultaneously and full cabinet job families run without interruption. Eliminates frequent manual tool swapping to slash changeover downtime. Maximizes continuous runtime for high-volume batch production schedules.
Scalable machine platform
Mechanical and electrical interfaces for automated loading and unloading are integrated by design. It supports the expansion of automatic sheet loading and unloading devices, enabling uninterrupted processing.
Forms no laser can make
Louvers, extrusions, tapped holes, ribs and knockouts. All in one program, on one machine.
Accuracy that holds, shift after shift
SHW processing frame and closed-loop servo ensures ±0.1 mm hit accuracy with no drift. Adopts a closed welded frame structure, with excellent anti-deformation performance under high-frequency punching conditions, enabling long-term stable machining accuracy.
Efficient programming and material utilization
Nesting, costing, sequencing: 8-15% better material utilization vs. manual layout. Complete punching cycle pre-simulated offline, avoiding sheet metal waste caused by trial and error. Optimized punching sequence automatically generated, reducing overall cycle time.
Caraterísticas e desempenho
Detalhes
Solução de perfuração fiável e robusta
- O servomotor de binário de transmissão direta com elevada capacidade de sobrecarga assegura um baixo consumo de energia, uma elevada eficiência de transmissão e um desempenho fiável.
- A força de perfuração ajustável adapta-se à espessura e velocidade da folha para obter a máxima qualidade de perfuração.
- Tecnologia avançada de pinça flutuante para uma alimentação suave e proteção automática da pinça para evitar danos na ferramenta e na pinça.
- A torre padrão com 32 estações oferece uma ampla capacidade para uma vasta gama de necessidades de perfuração, incluindo furos e formas.
- Manutenção conveniente e desempenho consistente para um funcionamento a longo prazo.
Programação eficiente e de fácil utilização
- O software CNCKAD converte ficheiros CAD em código NC optimizado, automatizando a seleção de ferramentas e minimizando o tempo de funcionamento da máquina.
- Programação simplificada de código G para uma operação rápida e fácil, suportada pelo sistema CNC FANUC 0i-PF para uma operação fácil e rápida.
- As caraterísticas incluem perfuração automática, microjuntas adaptáveis, formas predefinidas e corte eficiente da folha para uma utilização máxima do material.
- Funcionalidade avançada, como configuração personalizável da torre, reposicionamento de folhas, indexação automática e prevenção de grampos para um processamento sem falhas.
Dados técnicos
| MT300E | |||
| Força Máxima de Perfuração | 300KN | ||
| Tipo de tração principal | Servo motor único | ||
| Sistema CNC | Sistema CNC FANUC | ||
| Dimensão máxima de processamento de folha (com reposicionamento único) | 5000 x 1250 mm | 5000 x 1500 mm | 5000 x 2000 mm |
| Não. Braçadeiras | 3 unidades | ||
| Espessura máxima de processamento da chapa | 6mm (Aço Carbono) | ||
| Diâmetro máximo de punção | 88,9 mm | ||
| Máx. pancada de punção a passo de 1 mm | 780 ppm | ||
| Acerto máximo de punção a um passo de 25,4 mm | 400 rpm | ||
| Max marca acelarado | 2000 rpm | ||
| Curso máximo do punção | 32 mm | ||
| Sem estações | 32 | ||
| Nº de índice automático | 2 un. | ||
| Não. Eixo de controlo | 5 (X, Y, V, T, C) | ||
| Tipo de ferramenta | Tipo Longo | ||
| Eixo X | 80 m/min | ||
| Velocidade máxima de alimentação | Eixo Y | 80 m/min | |
| XY Combinado | 113 m/min | ||
| Para espessuras de 3mm e abaixo | Mesa de Trabalho Fixa de Pincel Fino | ||
| Seleção de mesa de trabalho | Para espessura de 3-4mm | Bancada Fixa de Esfera em Aço Escovado | |
| Para espessura 4-6mm | Bancada de trabalho fixa de esferas de aço inteiras | ||
| Velocidade da torreta | 30 rpm | ||
| Precisão de murro | +/- 0,1 mm | ||
| Capacidade da fonte de alimentação | 45 KVA | ||
| Pressão do ar | 0.55 MPa | ||
| Consumo de ar | 250 L/min | ||
| Dimensão | 5260x5200x2360 | 5760x5200x2360 | 6760x5200x2360 |
| Peso | 17000 kg | 18000 kg | 25300 kg |
